Lawo bringt Fehlerquote auf nahezu null bei höherer Bestückungsgeschwindigkeit mit FUJI-Fertigungslinie

Maschine für High-Mix-Produktion bestückt kleinste Bauteilgröße mit dem Durchmesser von zwei menschlichen Haaren

Kelsterbach, 18. Oktober 2022 – Pro Stunde rund 30.000 Bauteile bestücken – dazu ist Lawo durch seine neue hochpräzise SMD-Fertigungslinie der FUJI EUROPE CORPORATION (www.fuji-euro.de) in der Lage.Die eingesetzte Maschinen-Plattform AIMEX IIIc ist auf eine High-Mix-Pro­duktion ausgelegt – und das bis zur kleinsten Bauteilgröße EIA 01005. So kann sie im Hause Lawo Bauteile mit einer Größe von 0,4 x 0,2 mm bestücken. Das entspricht dem Durch­messer von zwei menschlichen Haaren.

Lawo entwickelt, fertigt und vertreibt Netzwerk-, Control-, Audio- und Video-Systeme für Fernseh- und Radio-Produktionen, Industrie- sowie Live- und Theateranwen­dungen. „Unsere Produkte und Lösungen kommen insbesondere bei hochkritischen Events zum Einsatz. Es gibt kaum ein Bild- oder Ton­signal bei der Übertragung von globalen Sportveranstaltungen wie Weltmeister­schaften oder Formel 1, das nicht über ein Lawo-System läuft. Hier sind absolute Signalquali­tät und Ausfallsicherheit Bedingung. Daher müssen wir zu jedem Zeitpunkt höchste Qualitätsstandards erfüllen“, erklärt Andreas Hilmer, Chief Marketing Officer bei Lawo.

Hinzu kommt die hohe Innovationsgeschwindig­keit in der Branche, die nicht zuletzt auch von der Produktentwicklung bei Lawo vorangetrieben wird. So muss die Produktion laufend technologisch angepasst werden. „Unsere Fertig­ungstechnik muss also zum einen höchste Präzision bieten und zum anderen flexibel auf Veränderungen reagieren können“, ergänzt Andreas Hilmer.

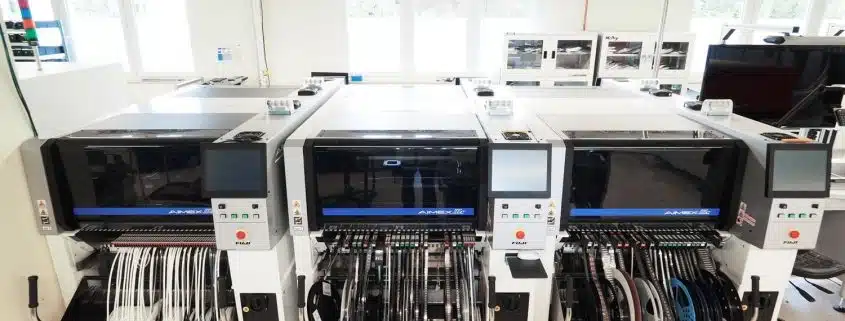

Um die Zukunftsfähigkeit von Lawo als Hersteller hochqualitativer Hardware-Produkte zu sichern und weiterhin die volle Fertigungstiefe abbilden zu können, hat das Unter­nehmen rund eine Million Euro in seine Produktion in Rastatt investiert. Dabei kommt unter anderem eine SMD-Fertigungslinie von FUJI zum Einsatz. Drei neue Be­stückungsautomaten der AIMEX-Serie schaffen höhere Effizienz und Präzision in der Fertigung vor Ort. Mit den neuen Maschinen lassen sich jetzt pro Stunde rund 30.000 Bauteile bestücken – und das bis zur kleinsten Bauteilgröße EIA 01005.

Optimierte Prozesse und höhere Freiheitsgrade in der Produktion

Die Maschinen-Plattform AIMEX IIIc ist auf eine High-Mix-Pro­duktion ausgelegt und ermöglicht jegliche Art der Produktion und Änderungen in den verwendeten Ge­häuse­formen. Sie unterstützt in einer Maschine die Bearbeitung von kleinsten Chip-Komponenten bis hin zu großen Bauteilen. Alle eingesetzten Bestückungsköpfe sind mit dem „Intelligent Parts Sensor“ (IPS) ausgestattet. Somit ist eine lückenlose Über­wachung vom Abholen der Bauteile bis zur Platzierung sichergestellt. Die DX-Köpfe sind hochflexibel und wechseln vollautomatisch die Werkzeuge von Dispensaufgaben über mechanische Greif-Werkzeuge für Odd-Form-Bauteile bis hin zu Chip-Shooter-Aufgaben. Die Anlagen eröffnen außerdem hohe Flexibilität für die Bediener. So kön­nen zum Beispiel die Bestückungsköpfe ohne Werkzeug in wenigen Minuten auf eine optimale Maschinen­konfiguration geändert bzw. angepasst werden.

„Mit der neuen SMD-Linie konnten wir unsere vorhandene Bestückungskapazität und -qualität deutlich erhöhen. Auch in Bezug auf Flexibilität, Präzision und Fertig­ungs­tiefe werden dabei neue Freiheitsgrade möglich. Dank der neuen Fertigungs­straße, zu der auch automatisierte platzsparende Bauteilelagerschränke sowie ein inte­grierter Dampfphasenlötofen gehören, konnten wir die Fehlerquote auf nahezu null senken – und das bei deutlich höherer Bestückungsgeschwindigkeit. Zudem sind die Anlagen hochflexibel und erweiterbar, was uns auch für die Zukunft wertvolle Handlungs­spielräume eröffnet“, erklärt Andreas Hilmer.

Für die Produktionslinie kommt der sItower Various 773 als Produktionsversorgungs­lager zum Einsatz. Dieses ist in der Lage, 773 einzelne SMD-Rollen von 7“ bis 15“ aufzunehmen und kann über Warenträgerboxen auf eine Kapazität von bis zu 1.070 SMD-Rollen erweitert werden. Zudem kann die Ausführung der 7“- und 13“-Lagerplätze des Tower bei Durchmesser und Gurtbreite individuell konfiguriert werden.
