Höchste Flexibilität und grenzenlose Erweiterungsmöglichkeiten

Modulare Automatische Multi-Funktions Fabrikations Maschine

Im Allgemeinen werden THT-Komponenten von Hand bestückt. Die schon komplett automatisierte SMT-Bestückung ist für solche auch zum Teil viel größere und schwere THT-Komponenten nicht spezifiziert. Im Gegensatz zu SMT-Komponenten fehlt es im THT-Bereich auch an einer durchgreifenden Standardisierung der Konfektionierung dieser Bauteile. Die manuelle Bestückung verursacht aber Schwankungen in Qualität und Durchsatz. Aus diesem Grund steigt die Nachfrage nach Automatisierung.

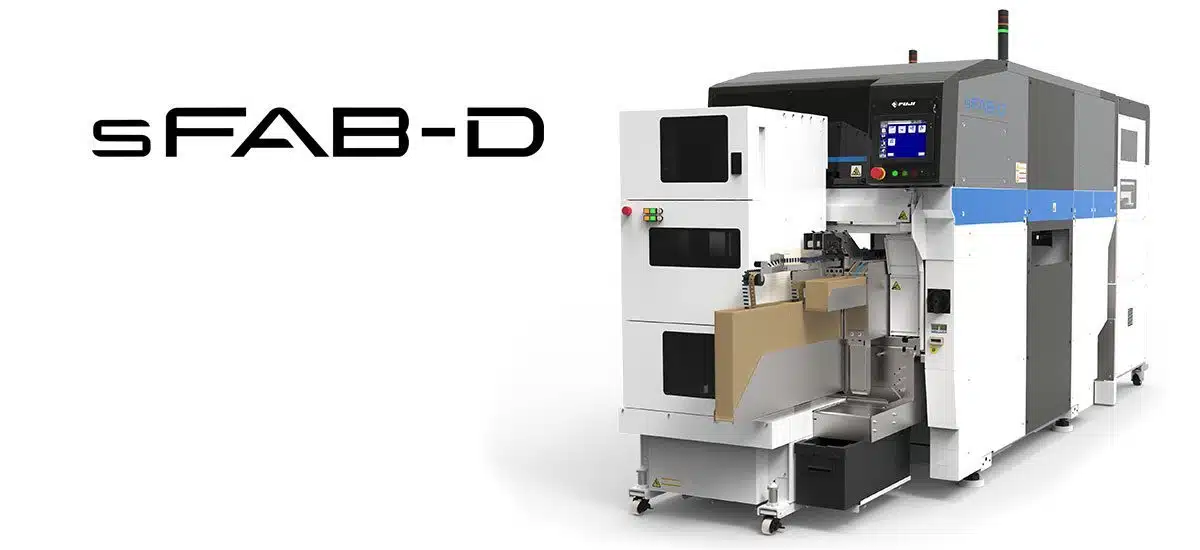

sFAB-D, die automatisierte Mehrzweck-Fertigungsmaschine, unterstützt flexibel verschiedene Teilegrößen, Formen und Anlieferarten von bedrahteten Bauteilen, bis hin zu großen speziellen Bauteilen wie Trafos etc. Sie automatisiert THT-Bestückungsprozesse, die bisher manuell durchgeführt werden und sorgt für eine stabile Qualität und Produktion.

  • Erhebliche Einsparung von verworfenen Teilen
    Einzigartige Funktionen zum Ausgleich von Schwankungen bei Produktionschargen und Teiletoleranzen, tragen zu einer erheblichen Verringerung der Menge an ausgesonderten Teilen bei
  • Keine Bestückungsfehler
    Bestückungskontrollen und Richtungskontrollen verhindern Bestückungsfehler
  • Abweichungs-Anpassung der Platten an der Maschine
    Selbst wenn eine fehlerhafte Bestückung auf eine ungenaue Fertigung der Bestückungslöcher zurückzuführen ist, kann der Benutzer durch die Bearbeitung an der Maschine, überprüfen, wo sich die Bestückungslöcher befinden, und die Bestückungsposition an Ort und Stelle korrigieren
  •  Plattform, die schnell für die Produktion eingerichtet werden kann
    Das SmartFAB System modularisiert die für Montagearbeiten erforderlichen Werkstücke wie Teileversorgung, Transportband und Montagekopf. Einheiten können an die Basismaschine angeschlossen werden, um die perfekte Linie zu erstellen, die Ihren Anforderungen entspricht.
  • Automatisierung vieler Arten von Handbestückung
    Die SmartFAB automatisiert nicht nur alles von axialen und radialen Teilen zu großen Teilen mit ungerader Form, sie ist die ultimative flexible Maschine, die sogar Vor- und Nachbestückungsprozesse in einer Maschine abwickeln kann
  •  Automatisiertes Einsetzen von Teilen mit hohem Schwierigkeitsgrad
    Die Anschlüsse der Bauteile werden korrigiert, um das Einsetzen von Teilen zu ermöglichen, die mit Hilfe der Bildverarbeitung aufgrund einer schlechten Ausrichtung der Anschlüsse nicht möglich war.
    Teile mit schlechter Größengenauigkeit, wie z. B. Spulen und Transformatoren, die bisher schwer zu handhaben waren, können automatisch eingefügt werden.
  • Unübertroffener Bereich der Teileunterstützung
    Da der sFAB-D im Gegensatz zu anderen Bestückungsautomaten große und schwere Teile handhaben kann, lässt sich ein breiteres Spektrum von Montageanwendungen mit weniger Schwankungen der Arbeitsqualität und geringerem Zeitaufwand für die Produktion automatisieren.
    Teilegrößen: Bis zu 200 x 200 mm, Höhe 75 mm, Gewicht 200 g
  • Drei besondere Ausstattungen für THT-Bauteile
    Die Prozessschritte vor und nach dem Einsetzen sorgt für Zuverlässigkeit.

    • Spezielle Greifer
      Die Teile werden auch an den Anschlüssen gehalten. Dadurch bleibt der Pin-Abstand stabil, was wiederum zu einer geringeren Verwurfrate führt
    • Schneiden und Clinchen
      Die Pins werden unterhalb der Leiterkarte beschnitten und geclincht, wodurch verhindert wird, dass bestückte Bauteile um- oder herausfallen können
    • Verschiedene Beleuchtungen mit hochpräziser Bildverarbeitung
      Die genaue Darstellung der Spitze aller Anschlussdrähte gewährleistet eine hochpräzise Bestückung sowie die Überprüfung auf verbogene und fehlende Anschlussdrähte.
  • Schritt für Schritt zur Vollautomatisierung
    Selbst wenn man mit den am einfachsten zu automatisierenden Prozessen anfängt, ist es mit der hoch skalierbaren sFAB-Plattform möglich, durch schrittweise Investitionen eine nahezu vollständige Automatisierung zu erreichen.
  • Produktionsmanagement-System
    sFAB-D verwendet dasselbe integrierte Produktionssystem, Nexim, wie SMT-Bestückungsautomaten von FUJI. Dadurch ist es möglich, wesentliche Produktionsinformationen umfassend zu erfassen.
