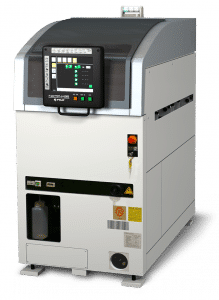

NXTP – Fuji Intelligent & Compact Screen Printer

NTXP-M35

NXTP ist die kompakte Lösung für Schablonendruck mit höchstem Durchsatz von Fuji. Sie passt perfekt zu dem sehr kompakten Liniendesign der NXT und unterstützt den Doppelspurbetrieb ohne aus der Front der restlichen Linie herauszuragen. Es gibt zwei Varianten des Schablonendruckers in unterschiedlichen Größen: NXTP-M35 und NXTP-M25.

  • High-End Druckfunktionalität auf kleinster Stellfläche
  • Genauigkeit +/-0,010 mm
  • Zwei Druckmodule, kombiniert mit speziellen Transporteinheiten (Shuttle) ermöglichen das Bedrucken im Doppelspur-Betrieb
  • Automatische Reinigungsfunktion
  • PCB Ladezeit: NXTP-M25 5.0 Sekunden, NXTP-M35 5.5 Sekunden
  • Unterstützte Leiterplattengröße (LxW): Min: 48 mm x 48 mm, Max. M25: 250 mm x 170 mm, Max. M35: 350 mm x 300 mm
  • Mindeststellfläche: M25: 650 mm x 1420 mm, M35: 750 mm x 1420 mm
NXTP-M25NXTP-M35
Applicable PCB size (LxW)48 x 48 mm to 250 x 170 mm48 x 48 mm to 350 x 300 mm
Printing speed1–300 mm / second1–300 mm / second
Screen frame compensation accuracy+/-0.010 mm+/-0.010 mm
PCB load time5.0 seconds5.5 seconds
Squeegee pressure controlPrint feedback control: print setting range 10 to 250 NPrint feedback control: print setting range 10 to 250 N
Screen frame450 (L) x 450 (W) mm550 (L) x 650 (W) mm
Squeegee typeDouble squeegeeDouble squeegee
Machine dimensionsMain body L: 650 mm, W: 1,420 mm, H: 1,517 mm
Conveyor L: 300 mm, W: 1,393 mm, H: 1,054 mm
Main body L: 750 mm, W: 1,420 mm, H: 1,517 mm
Conveyor L: 400 mm, W: 1,393 mm, H: 1,054 mm
